板坯結(jié)晶器保護(hù)渣
產(chǎn)品簡介:
JN系列不銹鋼結(jié)晶器保護(hù)渣：針對不銹鋼合金含量高易產(chǎn)生裂紋和碳含量低的特點(diǎn)，控制保護(hù)渣CaO/SiO2比和碳含量，以防止裂紋和增碳。
JN系列超低碳鋼結(jié)晶器保護(hù)渣：針對超低碳鋼碳含量低、對夾雜物要求嚴(yán)格特點(diǎn)，控制保護(hù)渣碳的含量及選擇碳的種類以防增碳；增大其表面張力以減少夾雜。
JN系列低碳鋼結(jié)晶器保護(hù)渣：針對低碳鋼多數(shù)通過鋁脫氧的特點(diǎn)，設(shè)計(jì)保護(hù)渣在大量吸收Al2O3后，應(yīng)具有均勻潤滑和良好傳熱的功能。
JN系列中碳鋼結(jié)晶器保護(hù)渣：針對鋼中［C］在0.08~0.20%的中碳鋼，采用高CaO/SiO2比的設(shè)計(jì)，使結(jié)晶層均勻緩慢地控制散熱，以達(dá)到有效控制鑄坯裂紋的目的，同時(shí)低粘度則又保證了潤滑性能所需的消耗量。
JN系列高碳鋼結(jié)晶器保護(hù)渣：為適應(yīng)低速和低溫鑄造工藝，將保護(hù)渣設(shè)計(jì)成低熔點(diǎn)、低粘度、高碳含量形式。

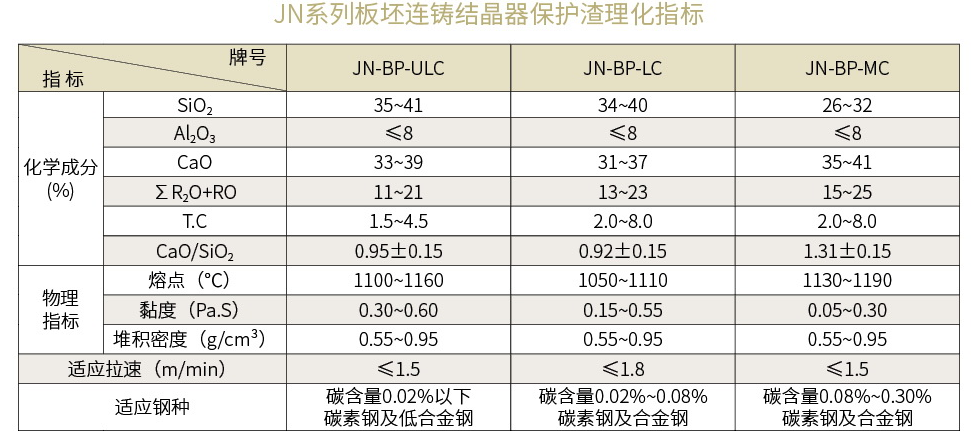

JN系列板坯保護(hù)渣 目前在山西太鋼不銹鋼和南鋼股份成功應(yīng)用。
